Плазменная резка

Плазменная резка - это не только чрезвычайно мощная, но и очень разносторонняя технология. В принципе, плазмой отлично режутся все металлы. Но при определенных условиях можно обрабатывать и неэлектропроводные материалы.

Варианты технологии

Все полезные сведения о плазменной резке и ее технологических вариантах

Материалы

Информация о материалах, разрезаемых плазмой

Указания

Важные технологические указания по резке плазменной резкой

Используемые газы

Подходящие газы для резки материалов

Варианты технологии

Плазменная резка HiFocus Плазменная резка с улучшенным сжатием плазмы для самых высоких требований к качеству

Плазменная резка Contour Cut Плазменная резка контуров в конструкционной стали

Плазменная маркировка Маркировка, выполнение надрезов, кернение и разделка кромок с помощью плазмы

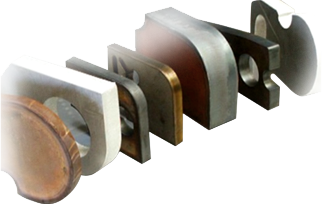

Материалы

Первоначально плазменная резка была разработана для резки материалов, которые из-за химического состава не были пригодны для автогенной кислородной резки. Прежде всего, это касалось высоколегированных сталей, алюминия и меди. Однако вскоре эта технология стала применяться и для конструкционной стали - прежде всего, благодаря малой зоне теплового воздействия и высоким скоростям резания, важным для промышленности.

В принципе, с помощью техники плазменной резки можно разрезать все электропроводные материалы. Чтобы всегда получать оптимальные результаты резки, расходные детали и плазменные газы выбираются в зависимости от материала. Дальнейшее развитие одной из разновидностей этой технологии показало, что плазмой можно разрезать даже неэлектропроводные материалы (стекло, бетон) или прерывистые структуры (см. Hot-Wire).

Используемые газы

Материал Плазмообразующий газ Вихревой газ Свойства
Конструкционная сталь O2 O2, воздух
N2
Перпендикулярность поверхности среза как при лазерной резке. Гладкая поверхность без "бороды"
Высококачественная сталь N2/H2
Ar/H2
N2
N2
Для тонкой высококачественной стали (CrNi) от 1 до 6 мм
Хорошая перпендикулярность поверхности среза
Гладкая поверхность без "бороды"
Алюминий воздух
N2/H2
Ar/H2
N2
N2
N2
Для тонкого алюминия от 1 до 8 мм
Для тонкого алюминия от 1 до 8 мм
Почти перпендикулярный срез

Требования к файлам на резку

1. Все детали должны быть выполнены в масштабе 1:1.
2. Формат файлов: *. dwg ,*. dxf
3. Файлы не должны содержать сплайнов, накладывающихся и пересекающихся контуров, все контуры детали должны быть замкнуты и состоять из простых элементов: отрезок, дуга, окружность.
4. Допускается наличие размеров и выносных линий в файле, но они должны быть выполнены другим цветом.
5. В названии файла или сопроводительном письме требуется указать материал, толщину и количество деталей.
6. Расположение деталей на листе материала в файле заказчика имеет рекомендательный характер. Мы оставляем за собой право изменять расположение деталей для экономии времени обработки и уменьшения отходов материала.

Дополнительная подготовка файлов


Техническое задание может быть представлено в виде файлов других форматов, эскизов, чертежей, схем, готовых образцов изделий. В этом случае мы подготавливаем файлы для резки самостоятельно. Стоимость дополнительных работ оговаривается при оформлении заказа.

Ориентировочные цены подготовки файлов:
Простая деталь (простая геометрическая фигура) – 500 руб.
Сложная деталь (с волнистыми, изогнутыми линиями) – 1000 руб.
Узор, силуэт и т.п. – от 1500 руб.

Стоимость и время изготовления заказа оценивается индивидуально исходя из длины реза, количества контуров, толщины листового материала.


                                          Цены на резку плазмой

Толщина разрезаемого металла, мм Конструкционная сталь при заказе до 25 т.руб.
1 20 руб.
2 20 руб.
3 30 руб.
4 40 руб.
5 50 руб.
6 60 руб.
8 70 руб.
10 80 руб.
12 90 руб.
14 110 руб.
16 130 руб.
18 150 руб.
20  170 руб.
25 180 руб
30 300 руб




<>
Толщина разрезаемого металла, мм Конструкционная сталь при заказе более 25 т.руб.
1 20 руб.
2 20 руб.
3 35 руб.
4 35 руб.
5 35 руб.
6 35 руб.
8 60 руб.
10 60 руб.
12 80 руб.
14 80 руб.
16 80 руб.
18 110 руб.
20 110 руб.
25 170 руб.
30 200 руб.
Толщина разрезаемого металла, мм Нержавеющая сталь и цветные металлы
1 30 руб.
2 30 руб.
3 40 руб.
4 40 руб.
5 75 руб.
6 75 руб.
8 95 руб.
10 95 руб.
12 120 руб.
14 120 руб.
16 160 руб.
18 160 руб.
20 160 руб.
25 200 руб.
30 320 руб.
